Simulink: Logische Operatoren anders ausdrücken

[IYTI]

Hi,

evtl. ist es in diesem fachinformatiker forum ein bischen exotisch aber vllt. hat ja hier jemand eine Liste wie man logische Operatoren (AND, OR) mit NAND und NOR ausdrücken kann. (Gerne auch weitere) Mein Steuerungstechnik Professor hat leider einen fabel dafür und da ich zur Klausur alles mitbringen darf würde ich gerne auf so eine Liste zurückgreifen. Durch google wurde ich bisher leider nicht fündig.

Danke schön

[flashpixx]

Nutz doch mal einfach die DNF oder KNF um das gewünschte Ergebnis herzuleiten

HTH PHIL

[TDM]

Wie willst du bitte Operatoren ausdrücken ?

Meinst du value cases? also Fälle?

Sowas wie z.b. für AND

a b c

1 1 1

1 0 0

etc ?

[IYTI]

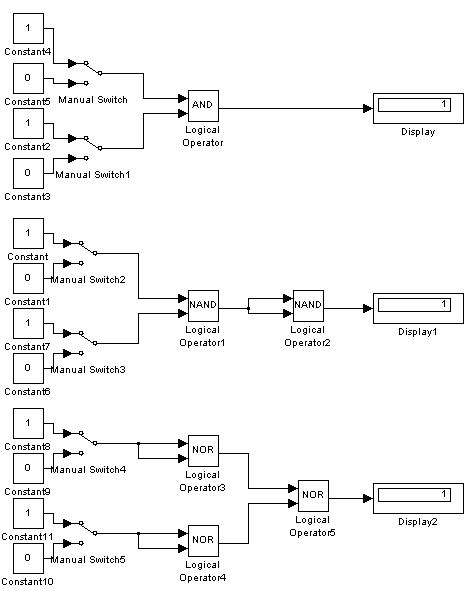

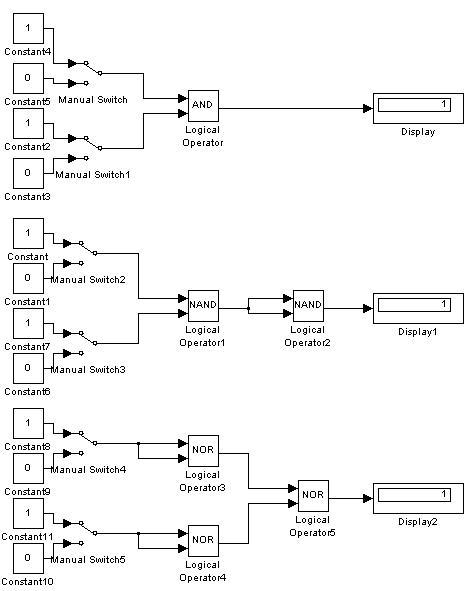

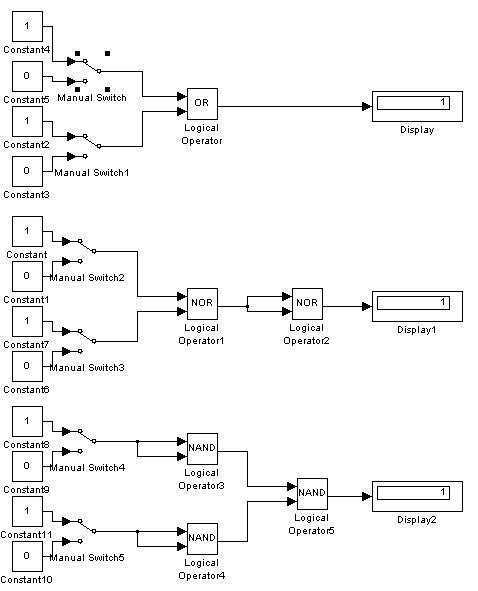

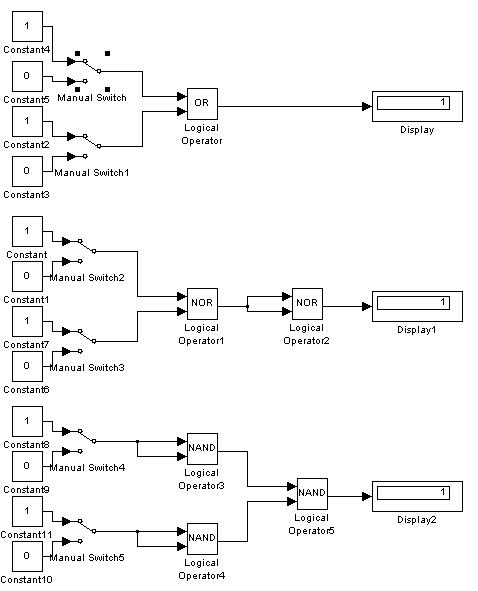

logische Operatoren können durch andere log. Operatoren ausgedrückt werden. So kann beispielsweise ein AND mit 2 in Reihe geschalteten NAND Operatoren gleichgesetzt werden. Habe mir jetzt ne Liste gemacht und brauche nur die Schaltung normal aufbauen und dann dementsprechend durch eine "Substitution" der Operatoren die gewünschte Schaltung aufbauen. Kürzen ist nachher auch erforderlich. Aus 3x NAND wird 1x NAND.

Ist zwar total sinnlos aber wohl als Übung ganz gut... aber bin kein Pädagoge. Wüsste nicht wie ich es ansonsten einfacher machen kann. Wenn einer noch ne Idee hat bitte schreiben
