Struktogramm

[snowwhite]

Hallo,

ich bin neu hier, 1.Lehrjahr und wir haben heute das erste Mal Struktogramme gehabt. Übers WE gab´s einige Aufgaben mit. Kann mir jemand einigermaßen verständlich erklären wie ich diese Aufgabe in eine Struktogramm packe? Irgendwie hab ich das nicht so ganz gecheckt, ...:new

Zeichnen Sie ein Nassi-Shneidermann-Diagramm sowie einen PAP nach DIN 66001 für eine kopfgesteuerte Zeile mit Unterbrechung nach folgender Aufgabenstellung:

Wenn die Ausführungsbedingung A=70 erfüllt ist, wird die Schleife verlassen und das Unterprogramm UPC1 durchgeführt. In der Schleife werden die Programme UPA, UPB ausgeführt. Nach Ausführung von UPA und vor Ausführung von UPB muss die Abbruchbedingung C>5 geprüft werden. ISt sie erfüllt wird UPC 2 ausgeführt. Sowohl nach UPC 1 als auch nach UPC 2 wird der Programmablauf mit UPC ausgeführt.

[MartinSt]

und was hast du bisher als Diagramm entworfen?

[snowwhite]

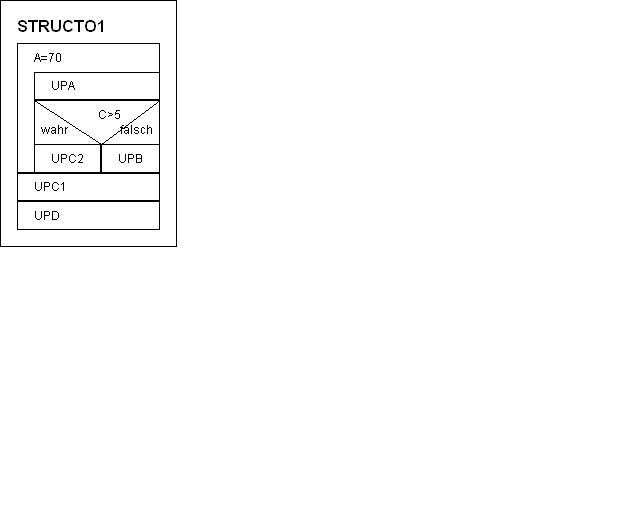

also ich hab es so gemacht was bestimmt falsch ist

[lupo49]

Wenn die Ausführungsbedingung A=70 erfüllt ist, wird die Schleife verlassen...

Der Ausdruck ist Schleifenkopf ist nicht korrekt.

Sowohl nach UPC 1 als auch nach UPC 2 wird der Programmablauf mit UPC ausgeführt.

Laut deinem Struktogramm wird nach UPC2 erstmal UPC1 und nicht UPD ausgeführt.

[snowwhite]

hm, vielleicht kann´s mir ja jemand verständlich erklären, tu mich da etwas schwer

[IJK]

Hallo,

ich bin neu hier, 1.Lehrjahr und wir haben heute das erste Mal Struktogramme gehabt. Übers WE gab´s einige Aufgaben mit. Kann mir jemand einigermaßen verständlich erklären wie ich diese Aufgabe in eine Struktogramm packe? Irgendwie hab ich das nicht so ganz gecheckt, ...:new

Zeichnen Sie ein Nassi-Shneidermann-Diagramm sowie einen PAP nach DIN 66001 für eine kopfgesteuerte Zeile mit Unterbrechung nach folgender Aufgabenstellung:

Wenn die Ausführungsbedingung A=70 erfüllt ist, wird die Schleife verlassen und das Unterprogramm UPC1 durchgeführt. In der Schleife werden die Programme UPA, UPB ausgeführt. Nach Ausführung von UPA und vor Ausführung von UPB muss die Abbruchbedingung C>5 geprüft werden. ISt sie erfüllt wird UPC 2 ausgeführt. Sowohl nach UPC 1 als auch nach UPC 2 wird der Programmablauf mit UPC ausgeführt.

Runde 1: Die Schleife

Kopfgesteuert, also oben :upps

A = 1

Addiere 1 zu A, solange A <= 70 oder bis C (warum auch immer) > 5

(A = 70 oder C > 5 sind also die finalen Bedingungen, das (jeweilige) Ende der Schleife, allerdings läuft die Schleife mit A = 70 nochmal durch)

UPC1 steht im Nachgang der Schleife und wird nur 1x durchlaufen, danach UPC. Dann isses aus :floet:

In der Schleife steht zu Beginn UPA,

dann kommt die Abfrage C > 5

- falls nein kommt UPB

- falls ja kommen untereinander UPC2 und dann UPC1

Ganz ehrlich: wer so eine Aufgabe stellt, hat von strukturierter Entwicklung keine Ahnung. Die Aufgabe enthält (unnötige) Redundanzen.

LiGrü

Michael

[snowwhite]

Dankeschön

tja solche Aufgaben denkt sich unser Lehrer aus, er ist der Meinung es ist nicht so wichtig was da drin steht
