Hilfe für Wirtschaftsstudentin

[Julia1988]

Guten Morgen!

Ich studiere wirtschaftswissenschaft im 6. semester und quäle mich gerade durch mein informatikschein

wir müssen u.a. einen sachverhalt durch ein EERDiagramm darstellen und haben dabei die typischen abstraktionsmechanismen zur verfügung!

probleme entstehen bei der übertragung einer attributsaggregation in ein relationales schema!

ich hab ein kleines modell gebastelt und wäre euch total dankbar wenn ihr mir eine kleine musterlösung aufschreiben könntet...dazu ist unser lehrstuhl auch nach 2 jahre leider noch nicht fähig!

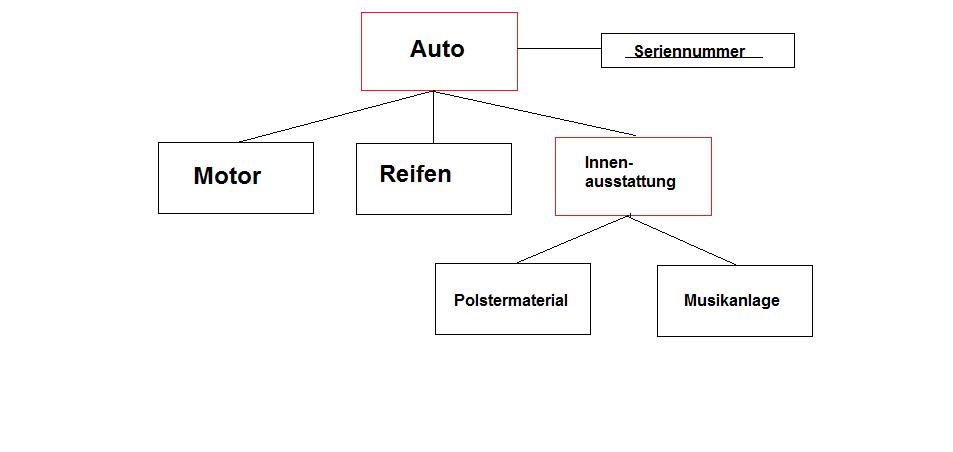

die roten kästchen sollen die abstrakten und die schwarzen die atomaren entitäten sein!

Ich hoffe dass die frage nicht unter eurer würde ist,abe ich brauch wirklich dringend Hilfe!

Ganz liebe grüße

Julia

[Wichteli]

Hallo Julia,

das ist eignetlich ganz einfach.

Beispiel Auto - Reifen:

1 Auto hat immer 4 Reifen.

1 Reifen kann immer nur an einem Auto sein oder an 0 Autos.

Hab jetzt das Bild nicht mehr auf... aber so ermittelt man die Werte.

[Wichteli]

1 Auto hat eine Seriennummer

1 Seriennummer gehört zu einem Auto

(1:1 Beziehung)

1 Auto kann n Innenausstattungen haben (viele verschiedene)

1 Innenausstattung kann in n Autos verbaut sein

Und so weiter

[Julia1988]

was du mir erklärst sind die Kardinalitäten,nicht wahr?

ich bräucht die Übertragung in eine relation!

ich habe gelernt,dass alle abstrakten Entitätstypen eine eigene Relation erhalten

wir schreiben das immer so auf:

Auto(Seriennummer,Motor,Reifen)

Innenausstattung(Polstermaterial,Musikanlage)

mit der Seriennummer als Primärschlüssel,deshalbt ist sie unterstrichen!

jetzt müssen die beiden Relationen noch irgendwie verbunden werden,ich weiß halt nur nicht wie!

ich hoffe man versteht mein problem jetzt besser!

[Visionar]

Ich nehme mal an es geht bei dir um ein Entity Relationship Diagramm nach Chen.

Die Beziehungen sind doch schon oben in der Grafik eingezeichnet. Die Seriennummer ist aber keine Entität, sondern ein Attribut.

Es gibt ne einfache Darstellung mit einem Strich zwischen den Entitäten und eine detaillierte mit einer Raute dazwischen, welche die Beziehung beschreibt.

Wie man die richten Kardinalitäten rauskriegt, wurde dir ja erklärt. Die schreibste dann neben jeweiles eine der beiden Entitäten.

Notationselemente:

Oval = Enitätsattribut

Rechteck = Entität

Raute = Beziehung

Guckst du hier

Entity-Relationship-Modell ? Wikipedia

Das kriesgste bestimmt hin :DD
