UML - Klassendiagramm Aufgabe hilfe

[Jmourinho10]

Ein Fußballverein möchte für seine Verwaltung ein Anwendungssystem entwickeln. Der Verein verkauft Tickets für Logen, Sitz‐ und Stehplätz. Alle Tickets haben ein Datum, einen Preis und einen Block (innerhalb des Blocks bestehe freie Platzwahl). Auf den Tickets für die Logen wird zusätzlich das bestellte Catering erfasst. Für die ein‐zelnen Blöcke soll die Anzahl der Plätze gespeichert werden. Das Stadion selbst wird wiederum in mehrere Be‐reiche eingeteilt. Jeder Bereich enthält bestimme Blöcke, die z.B. für die Fans der Heim‐ beziehungsweise gegne‐rischen Mannschaft reserviert werden. In einer Methode soll die Möglichkeit gegeben werden, die Anzahl der Plätze in einem Bereich zu zählen.

a)

Erstellen Sie hierfür ein Klassendiagramm mit allen notwendigen Beziehungen, Attributen und Metho‐den. Vernachlässigen Sie die Angabe der Sichtbarkeit (Gültigkeitsbereich) und Datentypen der Attribute und Methoden.

Erstellen Sie ein Sequenzdiagramm für den Fall / die Sequenz Kauf eines neuen Tickets. Dieser Fall werde aus einem Objekt der nicht modellierten Klasse Bestellung heraus initiiert.

kann mir einer bei der erstellung hier helfen ? habe für mich was kontruirt würde aber gerne eine andere konstruktion sehen.

[_n4p_]

ne andersrum, du zeigst was du gemacht hast, wir sagen dir was falsch ist oder freuen uns wenn alles richtig is =)

[Jmourinho10]

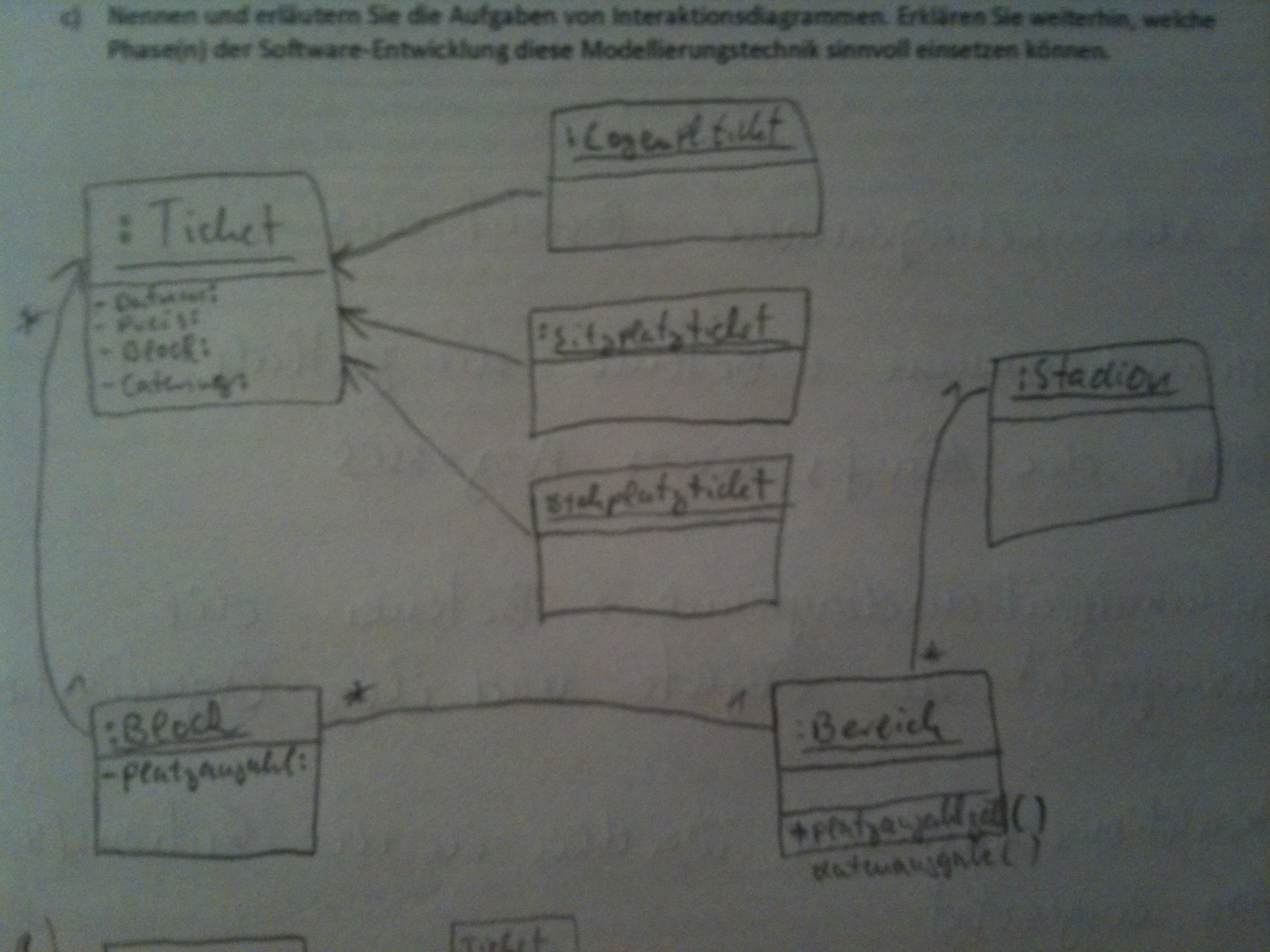

das habe ich zum klassendiagramm gemacht.... sequenzdiagramm verstehe ich leider nicht wie ich das machen soll

[Klotzkopp]

Auf den Tickets für die Logen wird zusätzlich das bestellte Catering erfasst.

Du erfasst das Catering für alle Arten von Tickets.
