Frage zu Motherboard-Anschlüssen

[sup_mane]

Hallo zusammen,

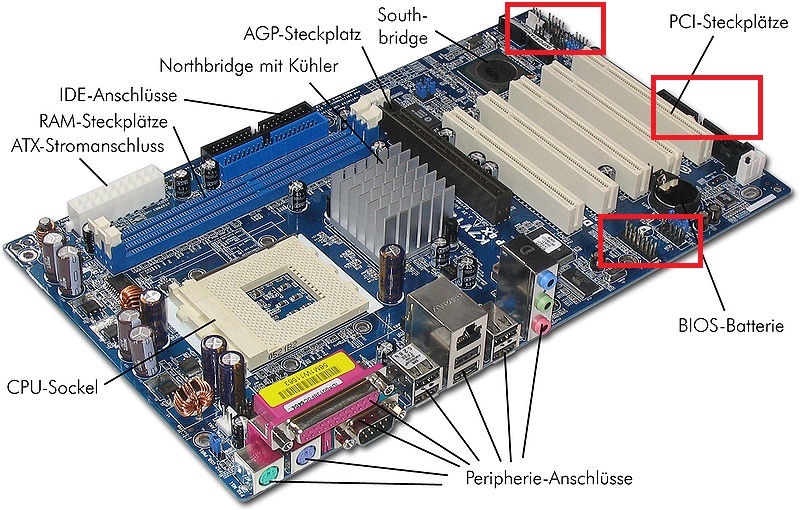

kann mir bitte jmd. weiterhelfen und mir sagen, um welche Anschlüsse es sich im beigefügten Bild handelt?

Anworten am besten mit 1.,2.,3. von oben nach unten entsprechend der Markierungen

lg mane

[Eye-Q]

Oben eingekreist werden wohl Frontpanel-Anschlüsse (Power, Reset, LEDs) und interne USB-Header sein, in der Mitte ist soweit ich das sehen kann ein Diskettenlaufwerksanschluss und unten dürften die Anschlüsse für Front-Sound sein.

Da das aber nicht genormt ist, wo welche Anschlüsse liegen, ist das nur ein Erfahrungswert und muss nicht unbedingt mit der wirklichen Belegung übereinstimmen. Welche Anschlüsse das wirklich sind, steht meistens aufgedruckt (z.B. USB3_4 sind interne USB-Anschlüsse, FP_HEADER sind die Anschlüsse für Power, Reset etc.) oder lässt sich im Handbuch nachlesen.

[flashpixx]

Die Infos was dort real vorliegt, findet man im "User Manual" des Boards

[Enno]

http://europe.asrock.com/downloadsite/manual/qig/K7VT4A%20PRO_multiQIG.pdf

Seite 2 um genau zu sein.

[sup_mane]

Danke Leute!
