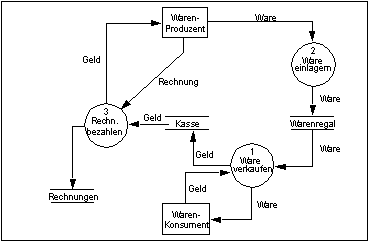

Steve04 Geschrieben 2. Mai 2012 Teilen Geschrieben 2. Mai 2012 Hallo miteinander, ich bin im Moment dabei meine Dokumentation zur Abschlussprüfung zu machen. Jetzt hänge ich allerdings ein wenig bei einem Datenflussdiagramm, in welchem ich darstellen möchte wie eine SQL - Abfrage durch mehrere Klassen hindurch geschleust wird. Ich bin mir unsicher wie ich Klassen darstellen soll... Ich hab sie in meinem ersten Entwurf mal als Kreis dargestellt. Kann man das so machen? Als Vergleich mal die folgende Vorlage: http://www.kroening-online.de/Method/DFD/05_03_df-7.gif Die Kreise dort sind also im Moment mit meinen Klassen gleichzusetzen Danke für eure Hilfe, Gruß Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
lilith2k3 Geschrieben 2. Mai 2012 Teilen Geschrieben 2. Mai 2012 Was Du brauchst ist ein Sequenzdiagramm: https://www.fbi.h-da.de/labore/case/uml/sequenzdiagramm.html UML ist Handwerkszeug Könntest Du gelernt haben *g* Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
