Funktionsverknüpfungen "und" / "and"

[iDont_Know]

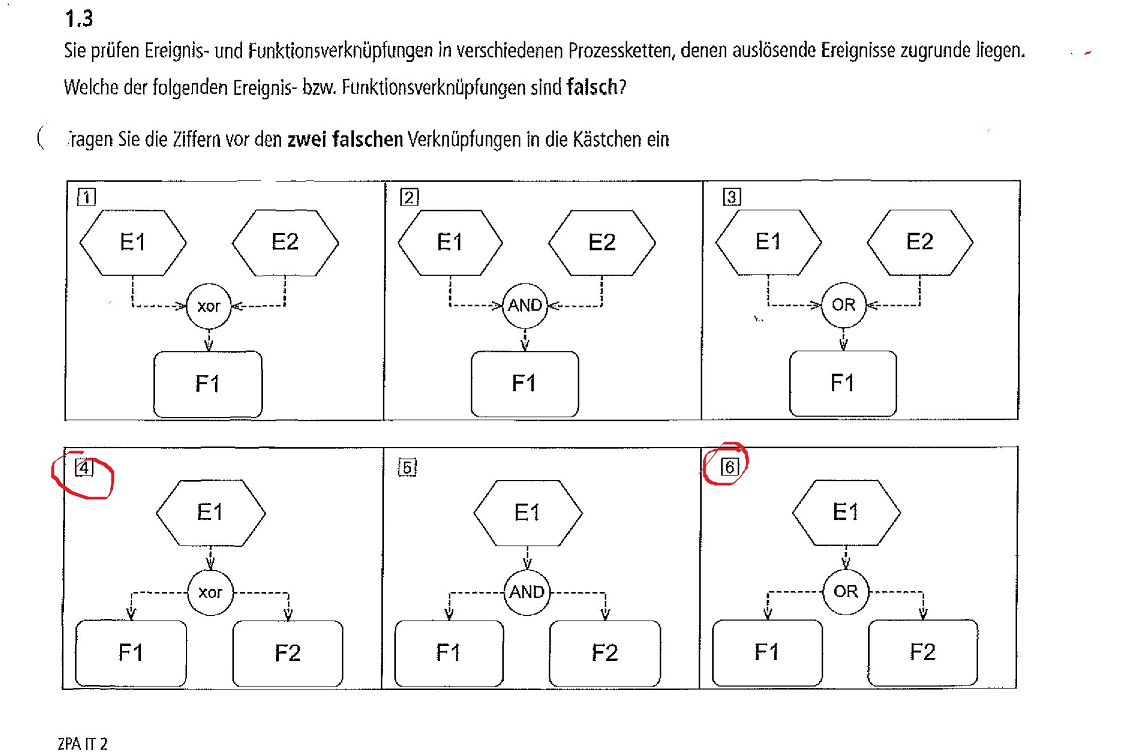

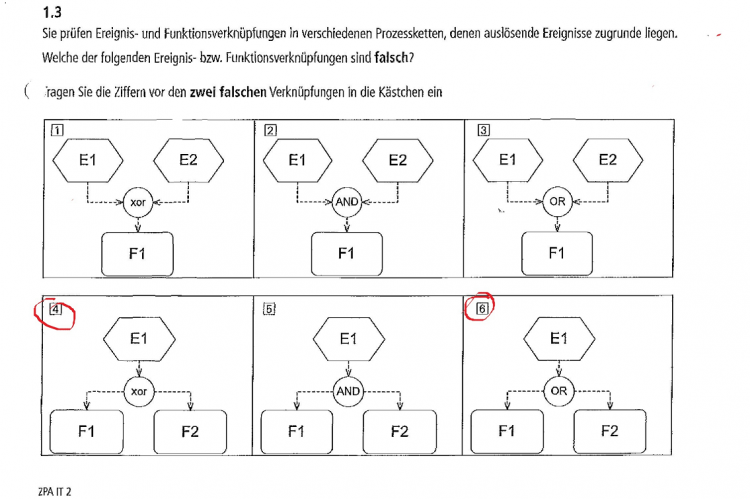

bei dieser Aufgabe soll man 2 falsche Verknüpfungen finden

laut der Lösung ist 4 und 6 falsch.

aber wie soll die 5 richtig sein ??

gibt es den eine "Und Verknüpfung" mit einem Eingang und 2 Ausgängen ??

Bearbeitet 4. Januar 2013 von iDont_Know

[lupo49]

Bei 5 heißt es doch, dass bei Eintritt des Ereignisses E1 beide Funktionen F1 und F2 realisiert werden müssen? (So ist es auch in diesem Beispiel https://upload.wikimedia.org/wikipedia/commons/0/0c/EPK_komplexes_Beispiel.png)

4 und 6 sind falsch, weil auf ein Ereignis immer ein AND-Konnektor folgen muss? (Ereignisgesteuerte Prozessketten (EPK) - Artikel von www.it-academy.cc - Verein fr Informationstechnologie)

[iDont_Know]

@lupo49 danke
