V-Modell ich kapiere es nicht

[Static]

Hallo, ich beschäftige mich gerade mit Programmierkonzepten und begreife das V-Modell nicht.
Ich habe mir mehrere Modelle angeschaut aber es mag nicht so ganz klick machen.

Wenn ich das richtig verstanden habe, sind auf der linken Seite die konstruktiven Punkte (Anforderungsanalyse durchführen, Hardware Entwurf, Software Entwurf,...) und auf der rechten Seiten werden die Punkte auf der linken Seite einfach nur überprüft? Heißt auf der linken Seite geht es von der groben Planung bis nach unten ins Detail und auf der rechten Seite wird dann von unten (Details) nach oben zur Abnahme verifiziert?

[Crash2001]

Links runter definierst du quasi die Anforderungen an das Programm, bis du es ganz unten dann final entwirfst.

Rechts wird dann überprüft, ob die entsprechenden Vorgaben implementiert wurden.

Es ist immer eine 1:1-Gegenüberstellung von Entwurfs- und Teststufen.

[Hellspawn304]

V-Modell ist kein Programmierkonzept sondern ein Vorgehensmodell in Projekten. Das V-Modell kannst du dir als zweistufiges Wasserfallmodell vorstellen, Die linke seite ist ein klassisches Wasserfallmodell bis zur Entwicklung. Ab der Entwicklung kommt das Wasserfallmodell für die Test. Die Entwicklung ist einmal das Ende von einem Wasserfall und einmal der der anfang.

Wie Crash2001 schon schrieb, ist es ne 1:1 Einzuordnug zwischen entwurf und test.

[Static]

Hallo, danke füre eure Antworten. Ich denke jetzt hat es klick gemacht. Von links oben nach links unten werden die Entwürfe definiert. Ganz unten mittig sollte dann die Entwicklung stattfinden und von rechts unten nach rechts oben werden die ganzen Entwürfe gegengeprüft.

Ich war etwas irritiert aufgrund der Grafiken, die ich über Google gefunden hatte. Zum Großteil war ganz unten mittig nicht der finale Schritt (Programmierung) aufgeführt und die Beschreibungen der 1:1 Gegenüberstellungen waren für mein empfinden nicht passend.

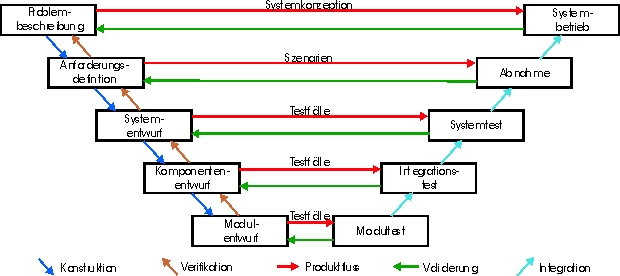

Wie in diesem Bild fehlte mir der finale Schritt, der den logischen Übergabepunkt signalisiert. Aber jetzt macht es Sinn.
