Netzplan IHK AP GA2 Winter 2007

[schuani]

Hallo,

Kann mir jemand erklären, wie diese Lösung erreicht wurde?







Gruß

[Faramundus]

bei b) möchtest du wissen wie man auf 18 Tage kommt?

Siehe Netzplan und die Dauer des kritischen Pfades (A-C-G-I-J-K): 1+10+3+2+1+1 = 18.

bei c) ist zu berücksichtigen - "Die Beschaffung der Notebooks verzögert sich um sieben Tage."

D.h. Vorgang B Dauer + 7. Der Netzplan gibt nur den Zustand vor der Verzögerung wieder. Daher wird unter cb) auch nach dem "neuen" kritischen Pfad gefragt.

ca) 1+14+2+2+1+1 = 21

Bearbeitet 27. November 2020 von Faramundus

[schuani]

Vielen Dank für die Antwort. Aber ich habe noch paar fragen.

Aufgabe b) fragt das Teilprojekt, warum wir die gesamten Projekttage berechnen sollten?

und was bedeutet hier "neuen" kritischen Pfad

[Faramundus]

Bei b) geht es um die Projekttage des Teilprojektes "Note-Bookverleih/ Internet".

Gesamtprojekt = "IT-Austattung Grandhotel Gmbh".

Teilprojekt/ Projekt = "Note-Bookverleih/ Internet". Der Netzplan ist ausschließlich für das Teilprojekt  "Note-Bookverleih/ Internet". Alle Vorgänge A bis K des Netzplanes gehören zum Teilprojekt "Note-Bookverleih/ Internet".

Dass das Teilprojekt Bestandteil eines größeren Gesamt-Projektes ist, ist für die Aufgabenlösung völlig irrelevant. Die Aufgabe b) und c) bezieht sich ausschließlich auf das Teilprojekt "Note-Bookverleih/ Internet". Es muss hier auch nicht wirklich der Netzplan ergänzt werden (für Aufgabe relevante Daten kann man auch so erkennen). Der Netzplan gibt die Planung von vor der Verzögerung von Vorgang B des Teilprojektes ""Note-Bookverleih/ Internet" wieder = alter Netzplan / alter kritischer Pfad.



Da sich Vorgang B um 7 Tage verzögert (alte Dauer 7d + Verzögerung 7d = 14d) ändert sich auch die Gesamtdauer des Teilprojektes "Note-Bookverleih/ Internet".

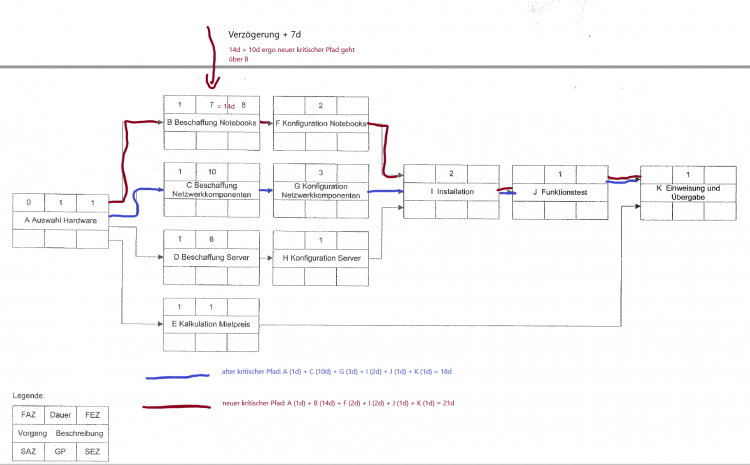

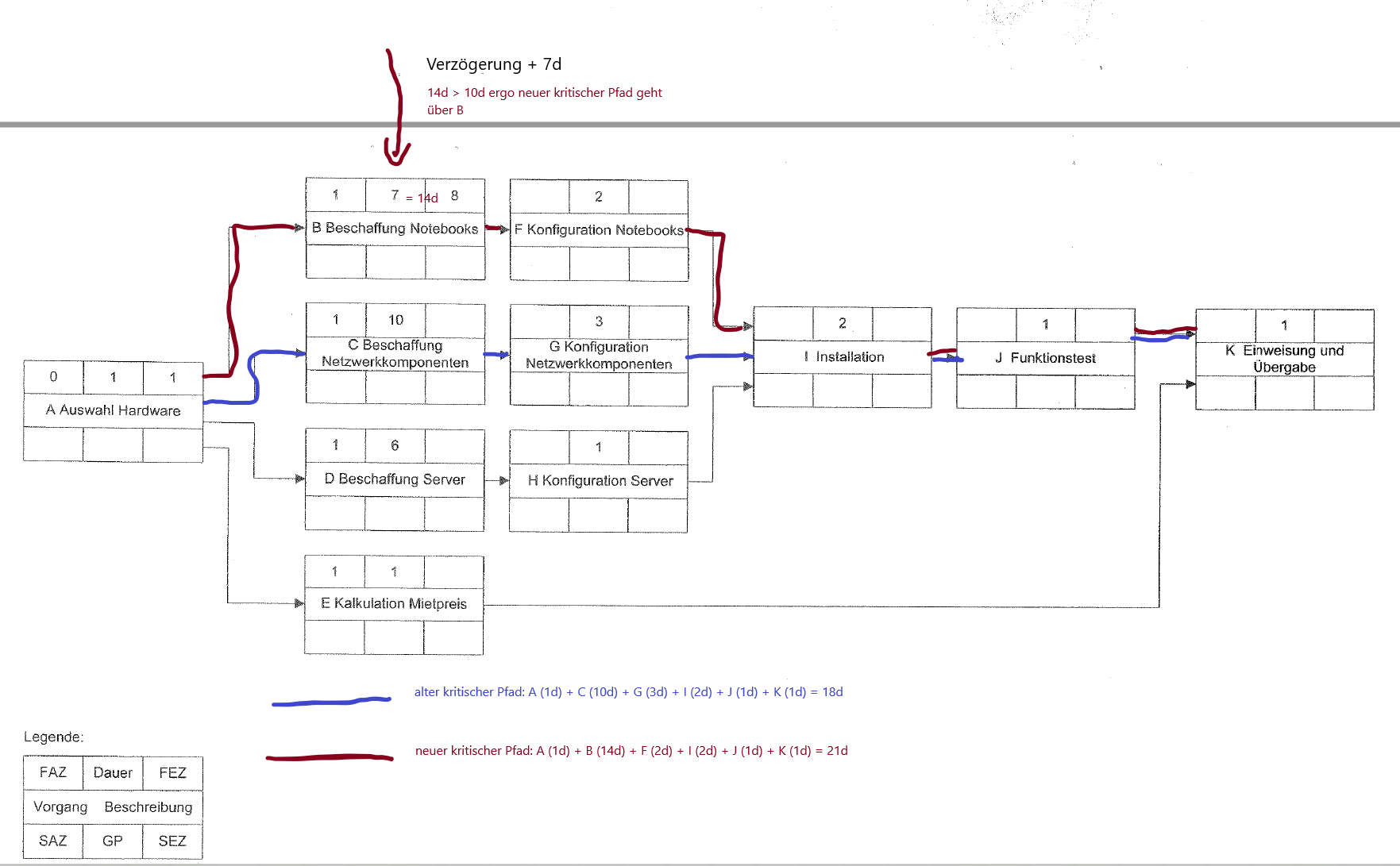

Um es zu veranschaulichen:









Bearbeitet 3. Dezember 2020 von Faramundus
