Netzwerkplan aus Routingtabelle erstellen


Frage

Geschrieben

Moin,

ich habe gerade ne Aufgabe bekommen aus einer Routingtabelle einen Netzwerkplan zu zeichnen.
Könnt Ihr mir da weiterhelfen, wie ich das angehen kann?

Vielleicht kennt Ihr da gute Sachen zum nachlesen?

Es werden drei Router vorgebgeben.






8 Antworten auf diese Frage

Empfohlene Beiträge

  • 0
Geschrieben

Ich vermute es.
Alsooo:

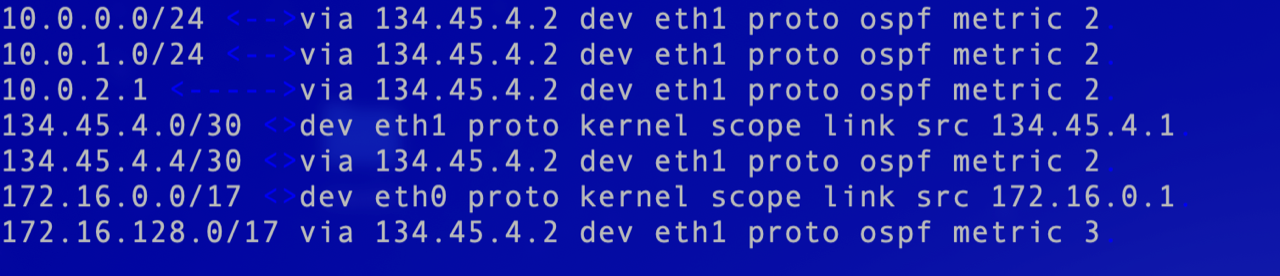

eth >>> das sind die Schnittstellen/Ports des Router

via >>> z.B. Adressen aus dem Netz 10.0.0.0 werden an 134.45.4.2 weitergeleitet.

link src 134.45.4.1 usw.  >>> ziemlich wichtig habe ich aber nicht verstanden


  • 0
Geschrieben

ich vermute du sollst die option auto-summery in ospf benutzen.

dann hast du eine route für alle 10er Netzwerk und eine route für 172er.

hast du zugrief auf alle drei routern?

  • 0
Geschrieben
vor 4 Minuten schrieb mamalia:

ich vermute du sollst die option auto-summery in ospf benutzen.



vor 5 Stunden schrieb c4n0pu5:

ich habe gerade ne Aufgabe bekommen aus einer Routingtabelle einen Netzwerkplan zu zeichnen.

Nein, er soll Stift und Papier nutzen (oder digital zeichnen)

  • 0
Geschrieben
vor 13 Minuten schrieb Bitschnipser:

(oder digital zeichnen

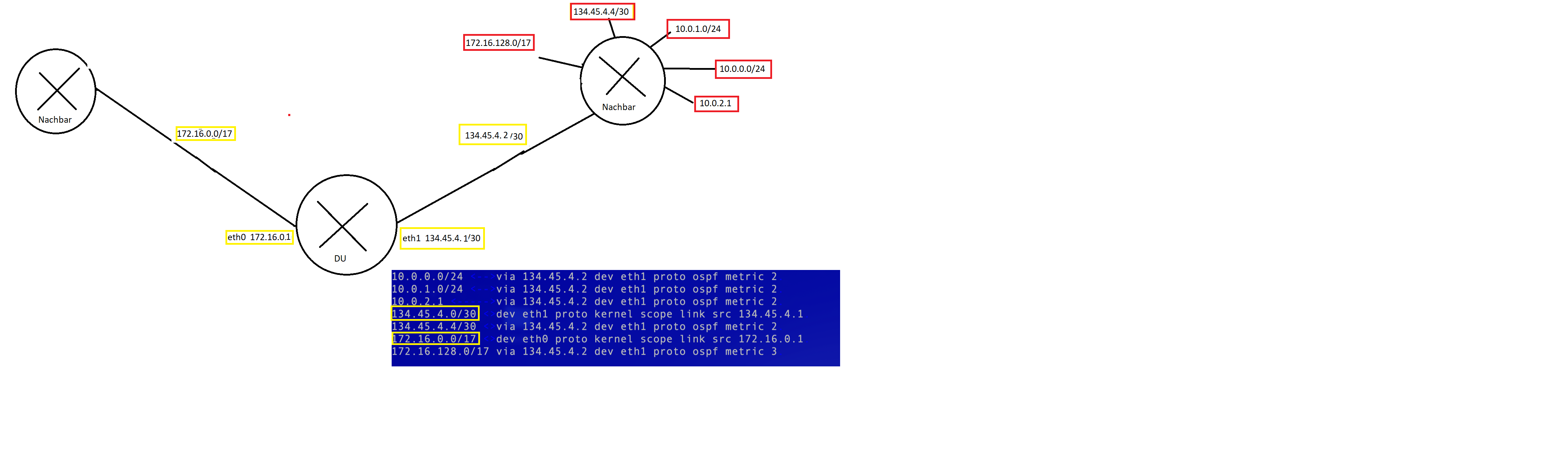

alles was Gelb markiert ist , ist mit dein Router Direct verbunden.

Die Rote routen werden von deine nachbar mitgetielt (über Dynamische Routing, in diesem fall OSPF)

ich hoffe das war hilfreich...
